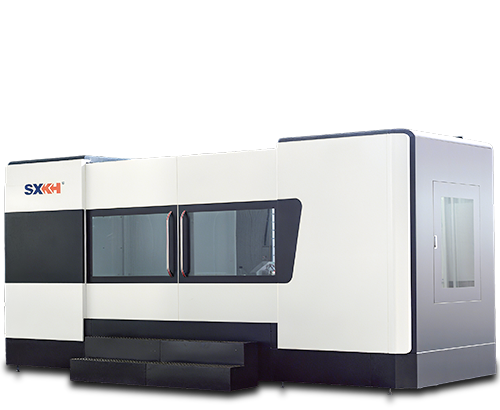

製品グローバルサービス深穴ドリリング 3軸

3軸

3座標NC連動が自動で動作します。
戻りなしの細長い深穴加工プロセスで、ドリル効率は通常のドリルマシンの最大6倍です。
加工孔径範囲、ガンドリル：30-35mm、BTA： 18-65-mm（BTAはオプション）。
片側加工深度は最大2500 mm、長さ対直径比は100以上。
理想的な寸法精度、穴あけ精度の直線性、粗さを備えています。

res/202411/01/c9d2817c255f8b01.mp4

パラメータ

<-- Scroll View -->

	項目	DHD-1000	DHD-1613	DHD-1616	DHD-2016	DHD-2516	DHD-3020
CNC軸ストローク	X縦方向行程	1000 mm	1600 mm	1600 mm	2000 mm	2500 mm	3000 mm
CNC軸ストローク	Y軸垂直ストローク	900 mm	1000 mm	1200 mm	1200 mm	1500 mm	1500 mm
ドリル能力	ドリル能力	φ4～φ32 mm		φ4~φ35 mm
ドリル能力	最大ドリルストローク（Z軸移動量）	1000 mm	1300 mm	1600 mm	1600 mm	1600 mm	2000 mm
スピンドル	スピンドルテーパー	BT40
	スピンドルの最大速度	4500 rpm	4500 rpm	4500 rpm	4500 rpm	4500 rpm	4500 rpm
	パワー	7.5 KW	11 kW	11 kW	11 kW	11 kW	11 kW
	トルク	108 Nm	157.5 Nm
効率	高速送り（X.Y.Z）	10 m/min
パワー	スピンドルモーター	75 KW	11 kW	11 kW	11 kW	11 kW	11 kW
	X軸サーボモーター	1.8 kW	2.9 kW	2.9 kW	4.4 KW	5.5 kW	5.5 KW
	Y軸サーボモーター	1.8 kW	29 kW	2.9 kW	4.4 kW	4.4 kW	4.4 kW
	Z軸サーボモーター	1.8 kW	1.8 kW	2.3 kW	2.3kW	2.3 kW	2.3KW
	総電力	30 kW	30 kW	32 kW	36 KW	38 kW	42 kW
冷却システム	冷却液圧力	2-10 Mpa
冷却システム	冷却液流量	6-42 L/min
テーブル仕様	最大テーブル負荷容量	6 Ton	10 Ton	12 Ton	14 Ton	16 Ton	20 Ton
テーブル仕様	測定	1200*900 mm	1700*1000 mm	1750*1200 mm	2100*1200 mm	2600*1400 mm	3000*1600 mm
測定と重量	機械寸法（L×W）	3300*5200 mm	4300*5400 mm	4300*5900 mm	5400*5900 mm	6300*6000 mm	7400*6800 mm
	機械高さ（H）	2500-2750 mm	2550-2900 mm	2700-3200 mm	2700-3200 mm	3050-3850 mm	3100-3850 mm
	機械重量	9 Ton	12 Ton	14 Ton	17 Ton	20 Ton	23 Ton
システム	CNCシステム	SYNTEC22MA
