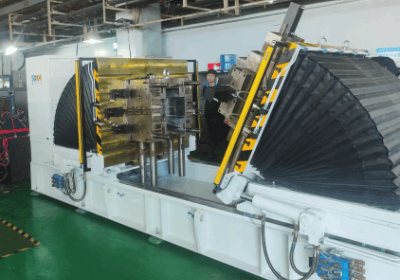

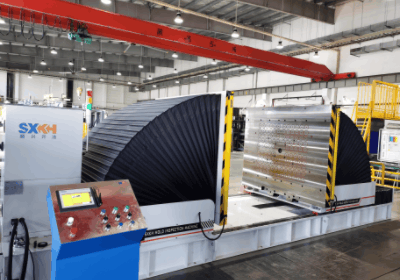

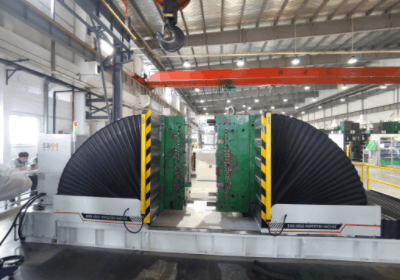

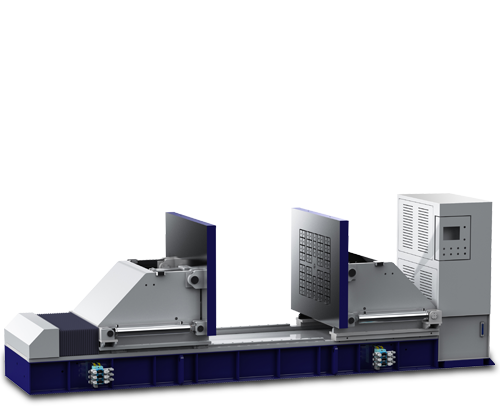

水平ダイスプリッター
-
両プレートにクイックダイチェンジシステムを装備
-
金型を90度傾斜可能
-
金型油圧システムのテスト
-
金型イジェクターテスト
-
金型水冷システムのテスト
-
シーメンスPLC制御システム
パラメータ
<-- Scroll View -->
| 項目 |
単位 |
TMG1108 |
TMG1411 |
TMG1518 |
TMG2120 |
| クランプ力 |
T |
7 |
7 |
10 |
10 |
| 型締め力 |
T |
10 |
10 |
60 |
80 |
| プラテン寸法 |
mm |
1100x800 |
1400x1100 |
1500x1800 |
2100x2000 |
| 反転角度 |
0°-90°（オプション） |
0°-90°（オプション） |
0°-90°（オプション） |
0°-90°（オプション） |
0°-90°（オプション） |
| 最大型開きストローク |
mm |
1500 |
1500 |
2000 |
3000 |
| 最小型開きストローク |
mm |
200 |
200 |
400 |
500 |
| ダイオープン/クローズ速度 |
Mm/s |
0-40 |
0-40 |
0-40 |
0-40 |
| 反転速度 |
°/s |
8 |
8 |
8 |
8 |
| 金型の最大重量 |
T |
4 |
8 |
18 |
25 |
| 最大反転容量 |
T |
2 |
4 |
9 |
13 |
| 外形寸法（LxWxH） |
mm |
4600x1100x1750 |
5010x1400x1750 |
5960x1800x2009 |
7800x2100x2700 |
なぜSXKHを選ぶのか？
- 射出成形工場で金型をどのようにメンテナンスしていますか？
- 従来の方法では、金型検査や修理のためにクレーンや金型反転機で手動で金型を傾ける必要がありました。
- 現在、金型をメンテナンスするためのシンプルで安全なソリューションを提供しています。SXKH金型検査機は、多機能で便利な金型検査機の一種です。
- 当社のダイ＆金型スプリッター は、電磁永久チャックを装備可能で、金型の傾斜と位置を簡単かつ正確に制御できます。
