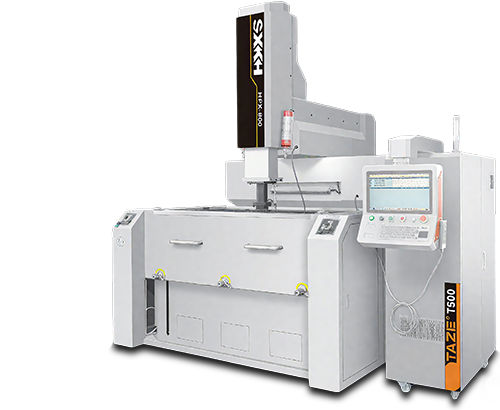

HPX-800
  • Los ejes X, Y y Z utilizan tornillos de bolas de grado de rectificado de Taiwán
  • Instalaciones periféricas completas, como dispositivos automáticos de extinción de incendios y dispositivos de detección de superficie para fluidos de procesamiento, para proporcionar un entorno seguro.
  • El cuerpo está hecho de hierro fundido FC30, que ha sido sometido a tratamiento de recocido a alta temperatura y envejecimiento natural.
  • Los ejes X e Y están diseñados con deslizadores reforzados totalmente cerrados, y la distancia de la guía del eje X es mayor que el recorrido del eje Y, para garantizar el paralelismo entre todo el recorrido de los ejes X/Y y la mesa.
Parámetros
<-- Scroll View -->

ítem

Unidad

HPX-500

HPX-600

HPX-800

HPX-1200

HPX-1400

Recorrido de trabajo de los ejes X/Y/Z

00

500*400*300

650*400+zco

850*500*400

1200*600*500

1400*700*500

Tamaño del tanque de aceite de trabajo (L×W×H)

mm

1300*880*540

1600*900*580

1800*1000*600

2200*1150*570

2550*1300*700

Tamaño de la mesa (L×W)

mm

800*500

900*500

100*600

1300*800

500*900

Circuito de espejo de alto brillo (mejor acabado superficial)

Ra

0.13

0.13

013

0.13

0.13

Velocidad máxima de mecanizado

mm³/mir

500

500

500

500

500

Pérdida mínima de electrodo

%

0.1

01

0.1

0.1

0.1

Distancia desde la punta del electrodo hasta la mesa

00

700

760 (850  Oper ntion

900

500-950

690-1190


Capacidad máxima de carga del electrodo

Kg

120

50

80

80

400

Capacidad máxima de carga de la mesa de trabajo

Kg

800

2000

3000

3500

5000

Peso de la máquina (incluyendo el tanque de aceite)

Kg

3000

3700

5000

6000

8000

Dimensiones de la máquina (L×W×H)

mm

2300*2770*2650

2040*2320*2530

2280*2600*2690

2600*3065*3100

3500*4400*3310
