HPS-A450_EDM de hundimiento de troquel_Productos

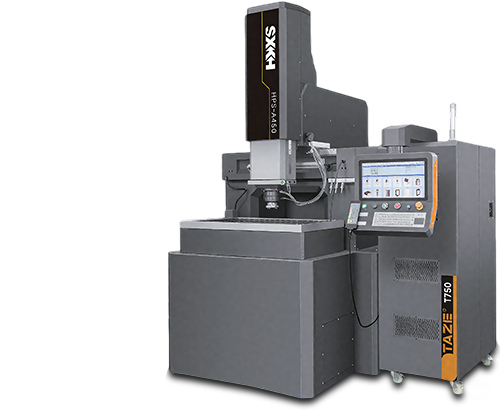

HPS-A450

Conexión externa de la biblioteca de electrodos del Robot
La columna adopta una estructura de una etapa, lo que hace que el eje Z sea más rígido y permite un procesamiento fácil y flexible de electrodos pesados
Se adopta el procesamiento por inmersión para garantizar eficazmente la precisión del procesamiento y el acabado superficial
Toda la máquina adopta lubricación centralizada, proporcionando lubricación uniforme en todas las superficies de las guías, con precisión de movimiento axial suave y duradera
Instalaciones periféricas completas, como dispositivos automáticos de extinción de incendios y dispositivos de detección de superficie para fluidos de procesamiento, para proporcionar un entorno seguro.
El cuerpo está hecho de hierro fundido FC30, que ha sido sometido a tratamiento de recocido a alta temperatura y envejecimiento natural.

Parámetros

<-- Scroll View -->

ítem	Unidad	HPS-A450	HPS-A650	HPS-A850
Recorrido de trabajo de los ejes X/Y/Z	mm	450350300	600500400	800500400
Tamaño del tanque de aceite de trabajo (L×W×H)	mm	900690350	400950500	16001050550
Tamaño de la mesa (L×W)	mm	650*450	800*500	050*600
Circuito de espejo de alto brillo (mejor acabado superficial)	Ra	00	0,1	0.1
Velocidad máxima de mecanizado	mm/min	750	750	750
Pérdida mínima de electrodo	%	0.1	0.1	0.1
Distancia desde la punta del electrodo hasta la mesa	mm	250-550	300~650	550～950
Capacidad máxima de carga del electrodo	Kg	50	50	80
Capacidad máxima de carga de la mesa de trabajo	Kg	500	500	2000
Peso de la máquina (incluyendo el tanque de aceite)	Kg	4500	4000	5000
Dimensiones de la máquina (L×W×H)	mm	240021002700	280026002600	320029002800
