CINCO EJES

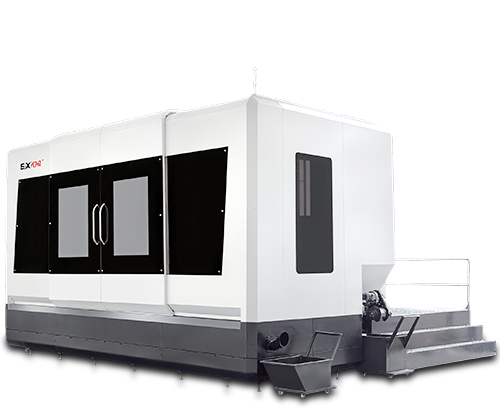

  • La serie SXKH MAD son máquinas de fresado horizontal con capacidad angular y mesa giratoria
  • La principal ventaja proviene de su capacidad multitarea para realizar grandes fresados, perforaciones, roscados y perforaciones de agujeros profundos Esto permite cumplir con todas las necesidades de fresado y perforación del molde en las seis caras de la pieza de manera conveniente
  • La combinación de una amplia capacidad angular con una mesa giratoria permite una flexibilidad extrema para alcanzar todas las áreas de restricción de fresado habituales.
Parámetros
<-- Scroll View -->

ítem

MAD-1210S

MAD-1512S

MAD-2015S

MAD-2515S

MAD-3015S

Recorrido del eje CNC

Carrera única de perforación W

1200 mm

1300 mm

1300 mm

1500 mm

1500 mm

Recorrido longitudinal X

1200 mm

1500 mm

2000 mm

2500 mm

3000 mm

Recorrido vertical Y

1000 mm

1200 mm

1500 mm

1500 mm

1500 mm

Recorrido transversal Z

600 mm

800 mm

1000 mm

1000 mm

1200 mm

Rotación de la mesa B

360°

360°

360°

360°

360°

Rotación de inclinación A

+20°%-30°

+20°%-30°

+20°/-30°

+20°%-30°

+20°/-30°

Capacidad de perforación

Capacidad de perforación

φ4-φ35 mm

Capacidad del eyector

/

φ18~φ65mm

Carrera máxima de perforación

1000+300 mm

1300+300 mm

1300+400 mm

1500+500 mm

1500+800 mm

Carrera máxima del eyector

/

1000 mm

Capacidad de fresado

Capacidad máxima de corte de fresado

283.5  cm³/min

472.5  cm³/min

472.5cm³/min

472.5cm³/min

472.5  cm³/min

Roscado rígido

M24

M30

M30

M30

M30

Roscado helicoidal

Estándar

Estándar

Estándar

Estándar

Estándar

Husillo

Cono del husillo

BT40

BT50

Velocidad máxima del husillo

6000 rpm

6000 rpm

6000 rpm

6000 rpm

6000 rpm

Potencia

15 kW

18KW

18 kW

18 kW

18 kW

Par de torsión

143 Nm

214.5 Nm

214.5 Nm

214.5 Nm

214.5 Nm

Eficiencia

Avance rápido (X.Y.Z)

10 m/min

Avance rápido (W)

6 m/min

Velocidad máxima de la mesa de trabajo (B)

2 r/min

1.11 r/min

Velocidad máxima del ariete (A)

150°/min

Potencia

Motor del husillo

15 kW

18KW

18 kW

18KW

18kW

Motor servo del eje X

3kW

3kW

3kW

3kW

3kW

Motor servo del eje Y

3kW

3KW

3kW

3KW

3kW

Motor servo del eje W

2.5 kW

2.5KW

2.5 KW

2.5KW

2.5 KW

Motor servo del eje Z

3kW

3KW

3KW

3KW

3kW

Motor servo del eje A

2.5KW

2.5KW

2.5 kW

2.5 kW

2.5 kW

Motor servo del eje B

2.5 kW

2.5kW

3kW

3kW

3kW

Potencia total

43kW

45 KW

47 KW

50 kW

53kW

Sistema de refrigeración

Presión del líquido de refrigeración

2-10 Mpa

2-10/1-1.7 Mpa

Flujo de líquido de enfriamiento

6-42 L/min

6-42/30-90L/min

Especificaciones de la mesa

Capacidad máxima de carga de la mesa

3 Ton

5 Ton

10 Ton

15 Ton

20 Ton

Resolución

0.001°

0.001°

0.001

0.001°

0.001°

Medición

800*800 mm

1000*1000 mm

1400*1400 mm

2000*1600 mm

2200*1800 mm

Medición y peso

Medidas de la máquina (L×W)

Medidas de la máquina (L×W)

4600*6000 mm

5200*6100 mm

6200*6600 mm

7000*7300 mm

7500*7600 mm

Altura de la máquina (H)

3150-4150 mm

3300-4450 mm

3600-4750 mm

3600-4750 mm

3600-4750 mm

Peso de la máquina

18 Ton

22 Ton

32 Ton

38 Ton

45 Ton

Sistema

Sistema CNC

FANUCOi-MF
