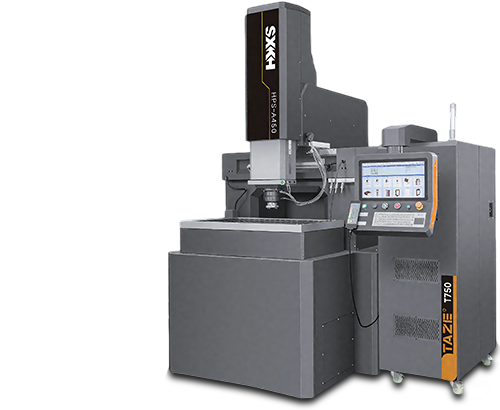

HPS-A450

Externer Anschluss der Elektrodenbibliothek des Roboters.
Die Säule hat eine einstufige Struktur, die die Z-Achse steifer macht und die einfache und flexible Bearbeitung von schweren Elektroden ermöglicht.
Es wird Tauchbearbeitung eingesetzt, um die Bearbeitungsgenauigkeit und Oberflächengüte effektiv zu gewährleisten.
Die gesamte Maschine verwendet eine zentrale Schmierung, die eine gleichmäßige Schmierung auf allen Schienenoberflächen bietet, mit glatter und lang anhaltender axialer Bewegungsgenauigkeit.
Vollständige periphere Einrichtungen, wie automatische Feuerlöschanlagen und Oberflächenerfassungsgeräte für Bearbeitungsflüssigkeiten, um eine sichere Umgebung zu gewährleisten.
Das Gehäuse besteht aus FC30-Gusseisen, das einer Hochtemperaturglühung und natürlichen Alterungsbehandlung unterzogen wurde.

Parameter

<-- Scroll View -->

ARTIKEL	Einheit	HPS-A450	HPS-A650	HPS-A850
X/Y/Z-Achsen-Arbeitshub	mm	450350300	600500400	800500400
Arbeitsöltankgröße (L×B×H)	mm	900690350	400950500	16001050550
Tischgröße (L×B)	mm	650*450	800*500	050*600
Hochglanzspiegelkreis (beste Oberflächengüte)	Ra	00	0,1	0.1
Max. Bearbeitungsgeschwindigkeit	mm/min	750	750	750
Min. Elektrodenverlust	%	0.1	0.1	0.1
Abstand von der Elektrodenspitze zum Tisch	mm	250-550	300~650	550～950
Max. Elektrodenlastkapazität	Kg	50	50	80
Max. Arbeitstischlastkapazität	Kg	500	500	2000
Maschinengewicht (einschließlich Öltank)	Kg	4500	4000	5000
Maschinengröße (L×B×H)	mm	240021002700	280026002600	320029002800
